Loxone – projekt topení

Jako první a nejdůležitější projekt (vlastně hlavní věc, o kterou se měla RaspberryPi starat) je inteligentní topení v domě.

Jelikož zatím nemáme auto-regulovatelné hlavice na radiátorech (zde je prostor pro další upgrade), zvolil jsem možnost vytvořit si vlastní centrální termostat 🙂

Celý systém vychází z jednoduchého sledování a vyhodnocování vstupních dat (1-wire teplotní čidla DS18B20, jazíčkové relátka z Ali) a následné ovládání (zapnutí/vypnutí) kotle pomocí jednoho výstupního relé na Miniserveru 🙂

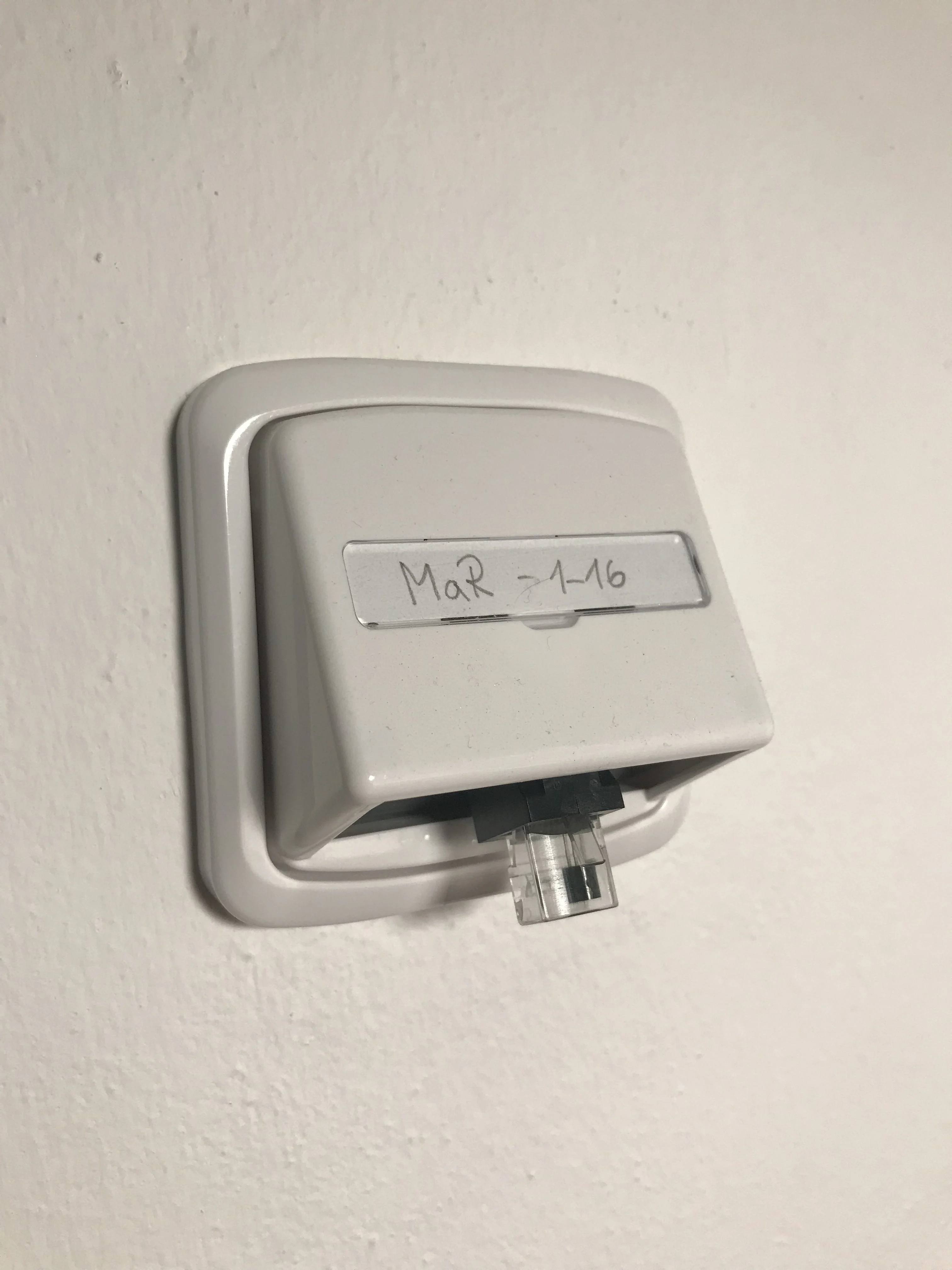

Pro zajímavost – teplotní čidla DS18B20 vpasované do konektoru RJ45 🙂

Loxone pro svůj systém dodává velmi intuitivní aplikaci Loxone Config, ve které se veškeré nastavení odehrává. Stačí definovat vstupní senzory, aktory a správně zapojit rozšiřovací extendery (1-wire, RS485, ModBus,…). Následně jednotlivé bloky zapojit do sebe, propojování je snadné, nemusí se řešit žádné převody jednotek nebo přetypování. Jen se propojují vstupy a výstupy mezi sebou.

Už se vůbec nemusí řešit nekompatibilita senzorů mezi sebou, diagnostika a ladění vlastního zapojení železa a všech zapojených prvků.

Proto jsem měl, za necelé 3 dny,  vše hotovo. Výsledek předčil očekávání jak mé, tak i rodiny, která nyní jedním tlačítkem dokáže ovládat topení v celém domě 🙂

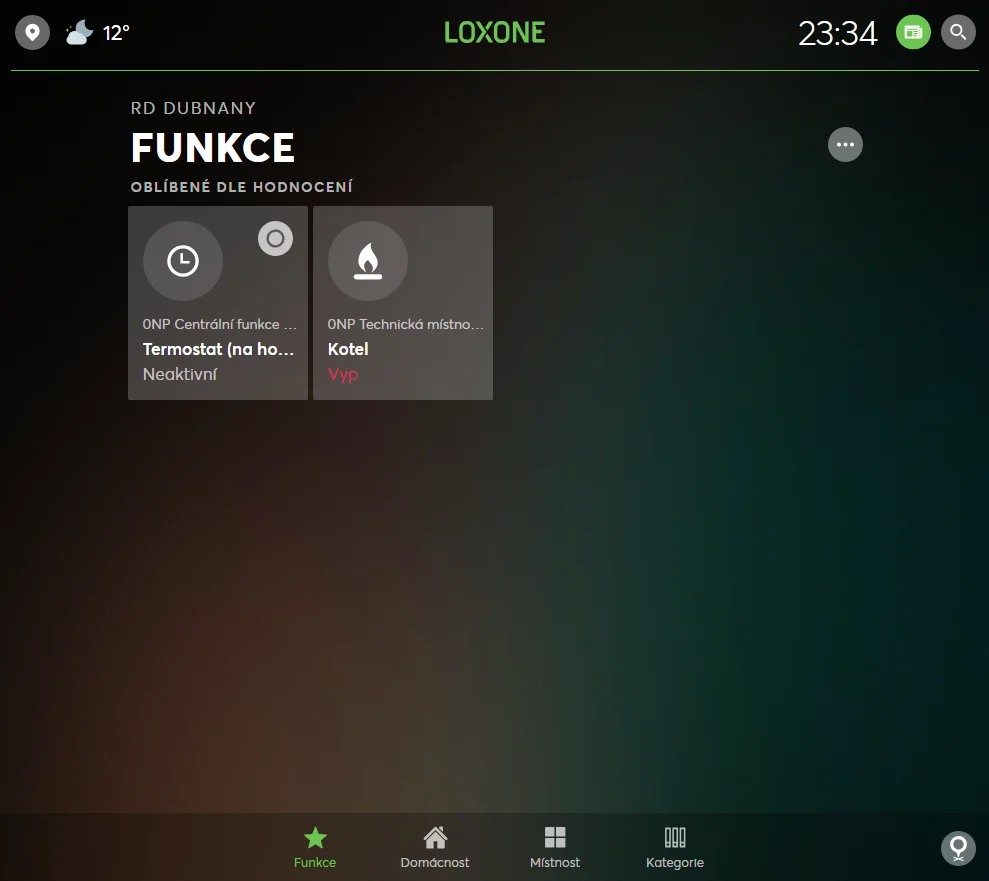

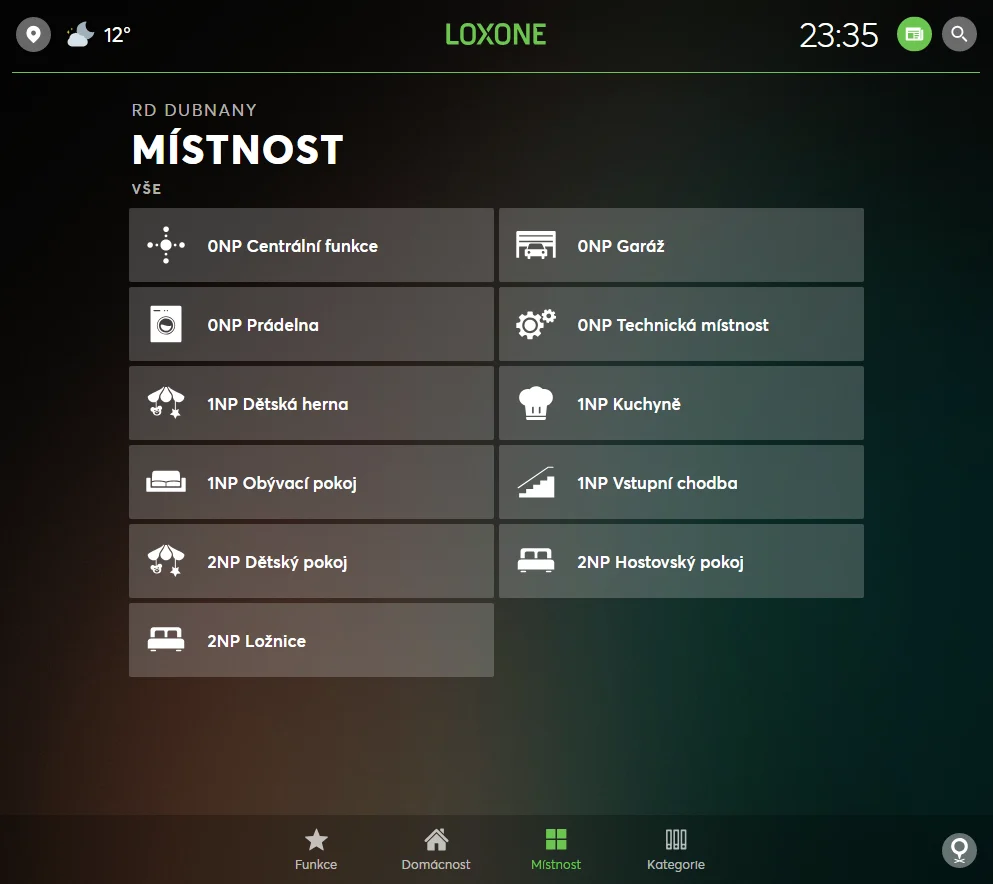

V neposlední řadě je skvělá i následná vizualizace (podpora v klasických webových prohlížečích (HTML5) i mobilních aplikací pro iOS a Android), přes kterou se celý projekt ovládá.

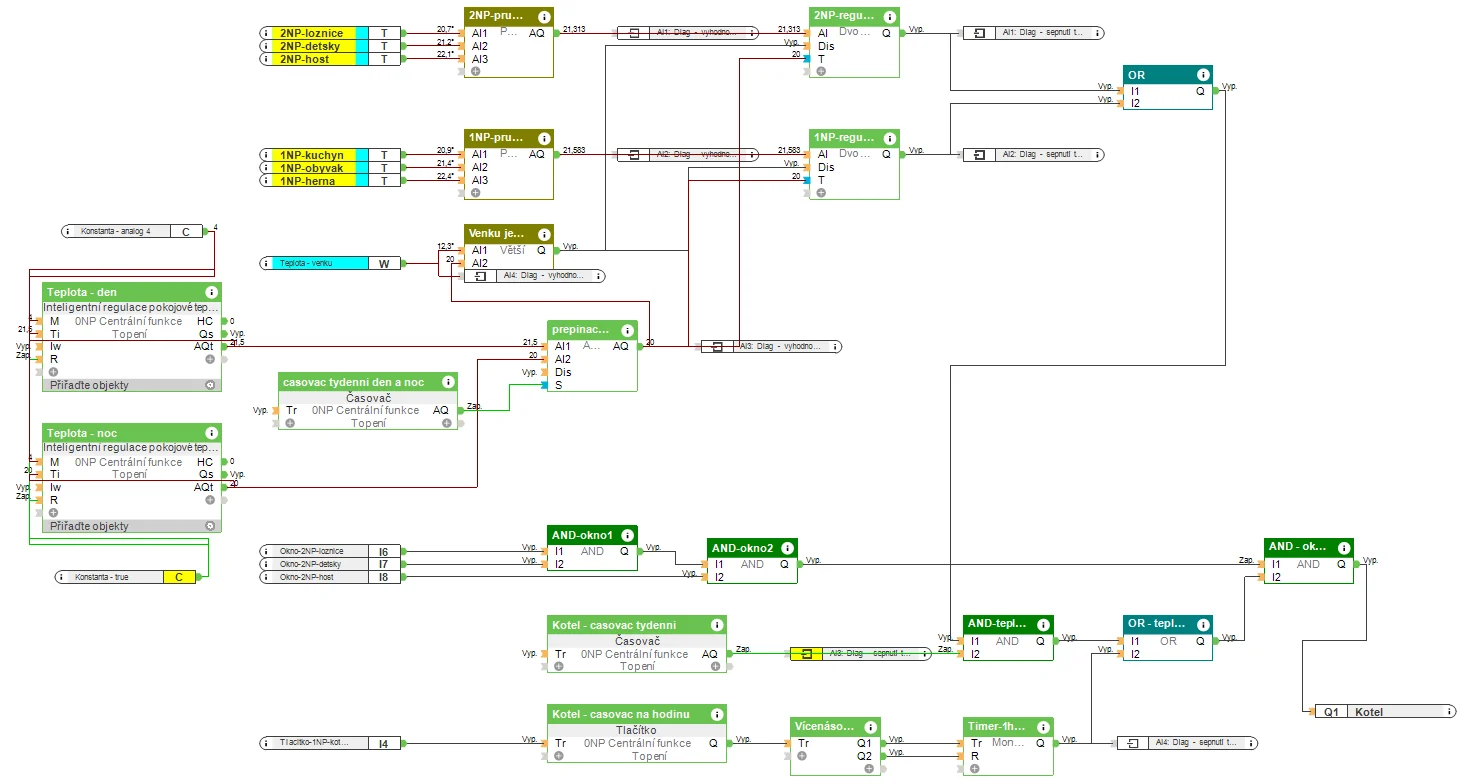

Celé logické schéma „termostatu“ v 1.1 (20181015) 🙂  🙂
